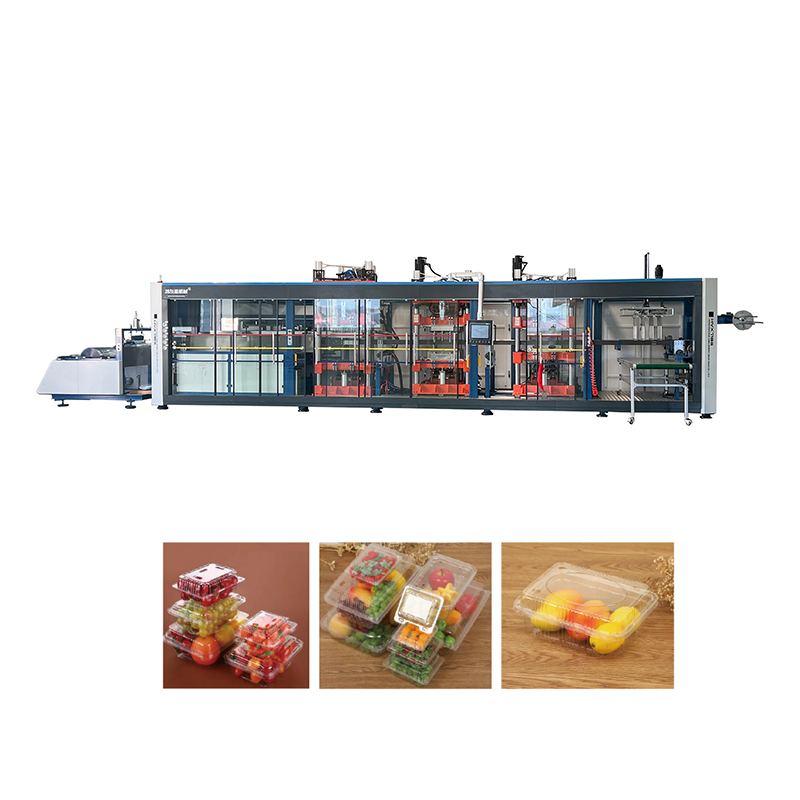

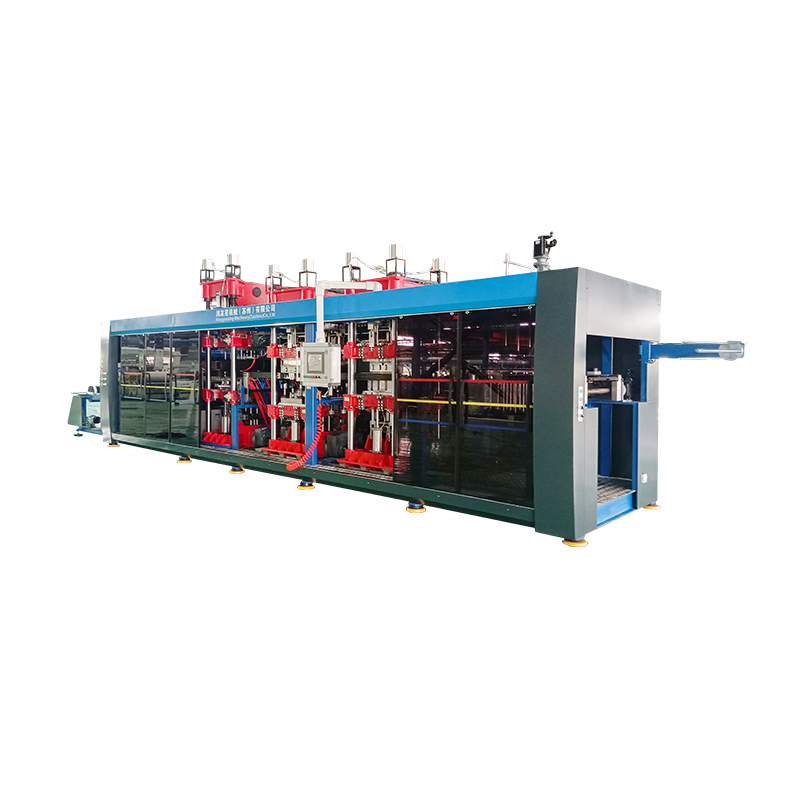

HYX 7185-4 Tam Otomatik 4 İstasyon Termoform Makinesi
E-posta: [email protected]
Bize Ulaşın
Spesifikasyon
Ana Özellikler:
PLC kontrolünü benimseyin, tüm sistem tamamen otomatik, parametreler dijital
Ekran, kolay çalışma
Bu makine, x'in altındaki tarihe göre çarşaflı plastik tepsiler üretebilir.
Çeşitli plastik çarşafları kullanabilmek
4 sütun hidrolik yapısı, daha kararlı, düşük gürültü
İthal Isıtma Kabloları Seramik Isıtıcı, Doğru Sıcaklık Kontrolü, Uzun Yaşam
Sizin için özelleştirilmiş hizmet sunuyoruz, makine tasarlanabilir ve
ihtiyacınız olarak üretildi.
Gelişmiş Servo Motor Not taşıma sistemi, germe uzunluğu
Teknik Parametreler:
| HYX-7185-4 | HYX-520 | ||
| 1 | Uygun malzeme | PP, PS, PET, PVC, PLA, vb. | |
| 2 | Malzeme genişliği | 450-740mm | |
| 3 | Malzeme kalınlığı | 0.15-2mm | |
| 4 | Maks. Oluşturma alanı | 710 × 850mm | 710 × 520mm |
| 5 | Min. Oluşturma alanı | 420 × 300mm | |
| 6 | Maks. Kesme alanı | 690 × 830mm | 690 × 500mm |
| 7 | İstasyon stroku oluşturma ve kesme | 0-160mm | 0-130mm |
| 8 | Pozitif Biçim Derinliği | 120mm | |
| 9 | Negatif şekillendirme derinliği | 110mm | |
| 10 | İstifleme mekanizması vuruşu | ≤500mm | |
| 11 | Maksimum kalıplama kuvveti İstasyon | 80T (kalıp ısıtma sistemi ile kullanım için)
| 60T (kalıp ısıtma sistemi ile kullanım için) |
| 12 | Maksimum kesme presini zorla | 38 ton | 35 ton |
| 13 | Isıtma fırınının nominal gücü | Üst Fırın 65kW, Alt Fırın 65kW | Üst Fırın 45kW, Alt Fırın 45kW |
| 14 | Isıtma yöntemi | Üst ve alt, 3 bölüm ısıtma | |
| 15 | Gerçek enerji tüketimi | Yaklaşık 40 ~ 60kW/s yaklaşık 30 ~ 50kW/s | |
| 16 | Güç kaynağı | AC 380V/50Hz (3 N PE) | |
| 17 | Maks. Üretim hızı | 20-30 döngü/dakika | |
| 18 | Maks. Rulo Çapı/Ağırlık | Φ800mm/500kg | Φ700mm/300kg |
| 19 | Makine ağırlığı | 12.000kg | 9.000kg |
| 20 | Boyut (l*w*h) | 11m × 2.3m × 2.5m | 9m × 2.3m × 2.5m |
| Soğutma yöntemi | Kalıp dolaşım su ile soğutulur | ||
| Hava talebi | Hava kaynağı ≥3.5m3/dk, hava basıncı 0.6 ~ 0.8MPa. | ||
| Ana Yapılandırma Listesi | |||
| HAYIR. | Ana elektronik bileşen | Markalar | |
| 1 | Kontrol sistemi | Tayvan Deltası | |
| 2 | PLC modülü | Tayvan Deltası | |
| 3 | Dokunmatik ekran | Delta 12 inç HD dokunmatik ekran | Delta 10 inç HD dokunmatik ekran |
| 4 | Sıcaklık kontrol sistemi | Delta (Akıllı Sıcaklık Kontrolü) | |
| 5 | Ara röle | Schneider | |
| 6 | AC Kontaktörü | Schneider | |
| 7 | Hava anahtarı | Delixi | |
| 8 | Servo motoru oluşturma | Delta (üst: 5.5kw, alt: 5.5kw) | Delta (üst: 3kw, alt: 3kw) |
| 9 | Kesme İstasyonu Servo Motoru | Delta (üst: 7.5kw, alt: 5.5kw) | Delta (üst: 4.5kw, alt: 3kw) |
| 10 | Yumruk istasyonu servo motor | Delta (üst: 7.5kw, alt: 7.5kw) | Delta (üst: 4.5kw, alt: 4.5kw) |
| 11 | Servo motoru teslim eden sayfa | Delta 5.5kw | Delta 3kw |
| 12 | Servo motoru istifleme | Frenli Delta 2kw | |
| 13 | Kontrol kabini | Şangay Tong Ke | |
| 14 | Fotoelektrik anahtar | Kore Fotek | |
| 15 | Güvenlik Işık Perdesi | Shanghai Pu Bang | |
| 16 | Güç kaynağı anahtarlama | Tayvan Deltası | |
| 17 | Isıtma tuğlası | İçerik Girişim İthal Isıtma Teli, Termal Yalıtım Pamuğu İçinde, 600W uzak kızılötesi seramik radyatör | |
| 18 | Vakum pompası | Elmo Rietschle V-VC100 | |
| 19 | Pozitif valf | 1,5 inç çapında Japonya SMC ultra yüksek hızlı tepki büyük akışlı valf. | |
| 20 | Soğutma sistemi | Japonya Daikin Kompresörü 6P | |
| 21 | Taşıma | Japonya NSK | |
| 22 | Doğrusal kılavuzlar | Tayvan Hiwin | |
| 23 | Hidrolik güçlendirici valf | Japonya CKD | |
| 24 | Hava silindiri | Tayvan Airtac | |
| 25 | Elektromanyetik kapak | Japonya CKD/SMC Tayvan Mindman/Shako | |
| 26 | Vakum değeri | Tayvan Mindman | |
| 27 | Zincir pisti | Havacılık sınıfı alüminyum alaşım | |
| 28 | F.R.L | Japonya CKD veya SMC | |
| 29 | Besleme sistemi | İşçilerin emek yoğunluğunu azaltmak için çift bar otomatik mekanik besleme cihazı, 500kg. | |
| 30 | Gövde sac metal | Boya tedavisi | |
| 31 | Çift sıralı zincir | Tayvan KMC (Fabrika bileme tedavisi plastik toz oluşumunu azaltır.) | |
İi. Cihaz Teknik Açıklaması
A. Oluşturma ekipmanı ana yapı çerçevesinden, pozitif ve negatif basınç oluşturma sistemi, sıcaklık kontrol sistemi, vakum sistemi,
Isıtma Sistemi, Hava Kontrol Sistemi, Elektrik ve PLC Kontrol Sistemi, Delme Sistemi, Ürün Ayrıştırma İstifleme ve Otomatik Geri Sarma Sistemi ve
diğer yapısal bileşenler.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Hareket ve kuvvet ileten ve dönüştüren hareketli cihazın yeterli güç ve sertliğe sahip olmasını sağlamak için bakım ve diğer süreç vakfı. Tüm metal yüzeyler rasta anti-muamele ile işlenir ve alt tabaka, rasta boya boya ile püskürtülür; Genel ve standart parçalar, tüm parçaların daha sonra bakımını ve değiştirilmesini kolaylaştırmak için yapıda kullanılır.
Ⅲ. Elektrik ve PLC kontrol sistemleri/güvenlik tesisleri

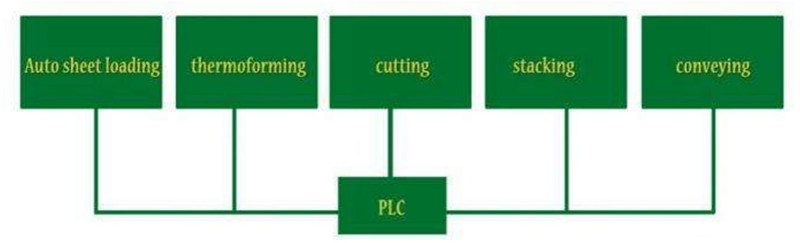

Elektrik kontrol sistemi PLC ile entegre bir modül tarafından kontrol edilir. Endüstriyel dokunmatik ekran, HMI (insan makinesi arayüzü) ve
Çin arayüzü kullanılır. Makinenin çalışması için düğmeleri ve tüm işlem parametrelerinin ayarlanması ve değiştirilmesi, ekipmanın çalıştırılmasını ve bakımını kolaylaştırmasını sağlar.
Tüm makinenin çalışma yöntemi manuel/otomatik olarak ayrılmıştır, tüm ayar işlevleri dokunmatik ekranda çalıştırılır; Operatör malzemeleri yerleştirdikten sonra, silodaki malzeme işleme ve üretimi tamamlanana kadar tüm kalıplama işlemini tamamlamak için otomatik başlangıç ekipmanına basın; Kılavuz esas olarak kalıp değişikliği veya numune kontrolü için kullanılır.
Sistem çoklu koruma önlemleri ile donatılmıştır ve birbirleriyle çarpışabilecek her eylem, birbirine geçme ve kapalı döngü kontrol koruması ile sağlanır.
Emniyet kapısı koruyucu conta tasarımı, manuel toka açıklığı, manuel kilitleme, ekipmanın güvenlik faktörünü iyileştirmek ve personel ve mülkün güvenliğini sağlamak için koruma kapısına monte edilmiş güvenlik ızgarası.
Dağıtım kabini, aşırı akım, aşırı gerilim, düşük voltaj, kısa devre ve aşırı yük koruması dahil olmak üzere koruma devreleri içerir. Isıtma elemanı bir sigorta ile korunur. Sisteme veya iş parçasına zarar verebilecek güvenlik sorunları için uyarı işaretleri veya açıklamalar vardır. Gelecekteki değişiklikler için% 10 alan kontrol kutusunda ayrılmıştır. Elektrikli dolap bir filtre ve koruyucu bir soğutma fanı ile donatılmıştır.
Güç kaynağı kutusunun dışındaki tüm çıkarılamayan kablolar ve kablolar, kolay açma ve onarım için kablo yuvasında gizlenir. Bu mümkün değilse, düzeltmek için bir hortum kullanın.

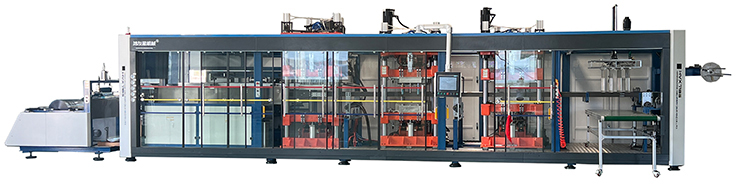

Hyx-7185 Tam otomatik pozitif ve negatif basınç dört istasyonlu termoform makinesi ileri teknolojiyi ve yılların üretim deneyimini birleştirerek özenle inşa edilmiş bir üründür. Bu makine PP, PS, PET, PVC, PLA ve diğer malzemeler için uygundur ve farklı endüstrilerin kalıplama ihtiyaçlarını kolayca karşılayabilir.
Ana Özellik:
Geniş malzeme uyarlanabilirliği: Makine, farklı üretim senaryolarındaki malzeme gereksinimlerini karşılayan 450-750mm genişliğinde ve 0.15-2.5mm kalınlığında çeşitli malzemeleri işleyebilir.
Büyük Kalıplama Alanı: Maksimum kalıplama alanı 710'a ulaşır
Yüksek hassasiyetli kesim: Maksimum kesme alanı 690 x 830mm'dir ve maksimum 80T kesme kuvveti (kalıp ısıtma sistemi ile kullanılır) pürüzsüz ürün kenarları ve yüksek hassasiyet sağlar.
Pozitif ve negatif basınç oluşturma teknolojisi: Makine, 140 mm'lik pozitif basınç oluşturma derinliği ve karmaşık şekilli ürünlerin kalıp ihtiyaçlarını karşılayabilen 150 mm'lik bir negatif basınç oluşturma derinliği ile pozitif ve negatif basınç oluşturma teknolojisini benimser.
Verimli istifleme mekanizması: istifleme mekanizmasının stroku ≤500 mm'ye ulaşabilir, bu da ürünlerin istiflenmesini ve kullanımını kolaylaştırır ve üretim verimliliğini artırır.
Enerji tasarrufu ve çevre koruması: Üst ve alt üç aşamalı ısıtma yöntemlerini kullanarak, gerçek enerji tüketimi sadece 40-60kW/s'dir, bu da üretim maliyetlerini büyük ölçüde azaltır.
Yüksek hızlı üretim: Maksimum üretim hızı 20-30 kez/dakikaya ulaşabilir ve üretim verimliliğini büyük ölçüde artırabilir.
Büyük boy tasarım: Makinenin toplam boyutu 14m x 2,3m x 2.5m'dir ve ağırlık 22T'ye ulaşır ve makinenin stabilitesini ve dayanıklılığını sağlar.
Teknik Parametreler:
Nominal Güç: Tüm makine 160kW'dır. Isıtma fırını her biri 72kW'lık üst ve alt parçalara ayrılır.
Güç kaynağı: AC380V/50Hz (3 N PE).
Soğutma yöntemi: Kalıp, kalıplama işleminin stabilitesini ve ürün kalitesini sağlamak için dolaşımdaki su ile soğutulur.
Hava Basıncı Gereksinimleri: Makinenin normal çalışmasını sağlamak için hava beslemesi.
Uygulama Alanları:
HYX-7185 Tam otomatik pozitif ve negatif basınç dört istasyonlu termoform makinesi, gıda ambalajında, tıbbi ekipmanlarda, elektronik ürünlerde, otomobil parçalarında ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Birçok şirketin otomatik ve verimli üretim elde etmesi için önemli bir araçtır.
